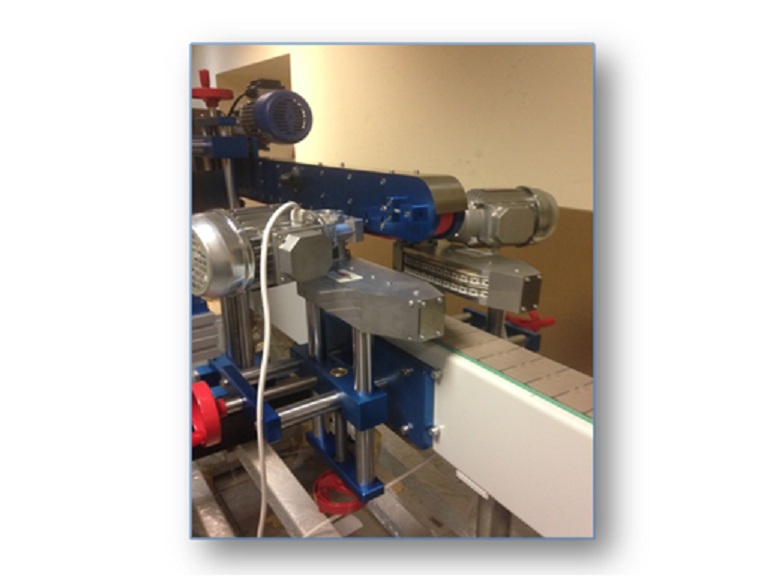

Цепной ориентатор с группой регулировки А2

Ориентатор с двойной цепью служит для выравнивания продуктов перед фазой наклеивания этикеток. Сжатие осуществляется устройством с подпружиненными сегментами. Двойная цепь имеет стальные звенья и специальные замки, в частях, контактирующих с продуктом, цепь имеет пластиковые элементы для предотвращения повреждений продукта.

Устройство имеет блок безопасности зоны ориентирования, расположенный в конце устройства (со стороны входа продукта), обеспечивающий соответствующий уровень надежной работы ориентатора. Срабатывание блока безопасности при механическом вмешательстве в работу устройства обеспечивается механическим датчиком (микросвич), который незамедлительно останавливает устройство и этикетировочную систему.

Группа регулировки цепного ориентатора в двух плоскостях включает в себя:

- двойную опорную стойку для крепления ориентатора к конвейеру;

- систему вертикальной и горизонтальной регулировки, определяющую установку ориентатора в правильном положении по отношению к продукту, движущемуся по конвейеру (используются регулировочные маховики);

- перемещение осуществляется за счет винтов с метрической резьбой.

В конфигурации индивидуальной установки верхнее прижимное устройство имеет пульт управления, с размещенными в нем всеми электрическими компонентами, необходимыми для управления устройством.

Привод и пульт управления выполнены в соответствии с нормами и требованиями безопасности СЕ. Уровень защиты электрических компонентов IP55.
