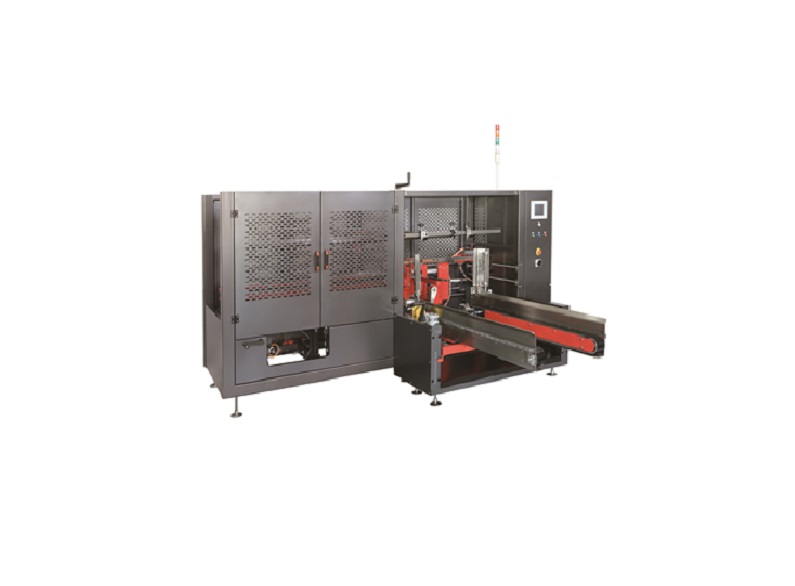

Автоматический формирователь гофрокоробов F144 A2

Автоматические формовщики производительностью до 12 коробок в минуту формируют четырехклапанный гофрокороб и проклеивают нижние створки клейкой лентой типа «скотч». Привод кареток выполнен на пневматических цилиндрах.

Предназначено для полностью автоматизированных, высокопроизводительных линий по групповой упаковке в гофротару. Этот магазин на 100/120 единиц (в зависимости от толщины заготовок) используется для заготовок гофрокоробов, устанавливается непосредственно в одну линию со всеми механизмами формирователя.

Особенности оборудования

• Автоматическое формирование и заклейка упаковочной лентой типа «скотч» нижних створок коробки.
• Автоматическая подача сформированных коробок далее по линии.
• Процесс формирования коробки контролируется фотоэлементами.

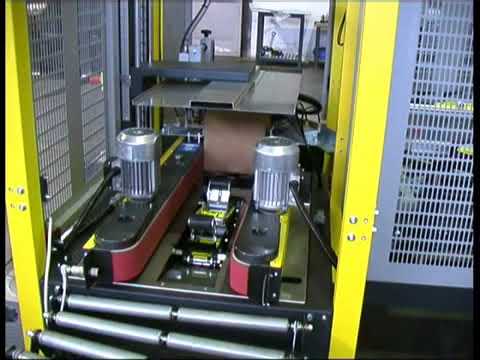

• Каретка с присосками перемещается при помощи сжатого воздуха, захватывает заготовки гофрокоробов из магазина, раскрывает их, складывает нижние створки и продвигает в заклеивающий механизм, где происходит заклеивание нижних клапанов клейкой лентой типа «скотч» шириной 50 мм (75 мм по запросу).
• Система присосок с распределением воздуха.
• Система управления формовщика на основе микроконтроллера синхронизирует отдельные части машины.
• Ограждения безопасности с концевыми выключателями предотвращают случаи производственного травматизма.

Сенсорная панель управления

• 2 типа автоматического режима формирования гофрокоробов.
• Режим пошаговой диагностики полного цикла формирования гофрокоробов.
• Тестовый и другие режимы.
• Счетчик гофрокоробов.

Максимальная производительность до 14-15 кор/мин достигается при использовании коробов следующих размеров (ДхШхВ), мм: min250х150х250, max530х400х600.

Формула для расчета высоты коробки с открытым верхним клапаном: 570>W/2+H>280

Рекомендации по гофрокоробам для работы на автоматическом формовщике

• Трехслойный картон.
• Короб американского кроя.
• Гофрокартон должен быть достаточно жесткий и изгибаться по линиям сгиба.
• Боковые (длинные) створки после формовки должны иметь зазор между собой около 2 мм и не накладываться одна на другую.
• Высечка по ширине должна быть не менее 8 мм.
• Релевки (прокатки по месту сгиба картона при формовке) должны выполняться следующим образом:

           - одиночная – с внутренней стороны заготовки,

           - двойная - с внешней стороны заготовки.
