Автоматический формовщик гофрокоробов F44 A2

Данное оборудование предназначено для полностью автоматизированных, высокопроизводительных линий по групповой упаковке в гофротару. Этот магазин используется для заготовок гофрокоробов на 100/120 единиц (в зависимости от толщины заготовок гофрокороба), устанавливается непосредственно в одну линию со всеми механизмами формирователя.

Особенности оборудования

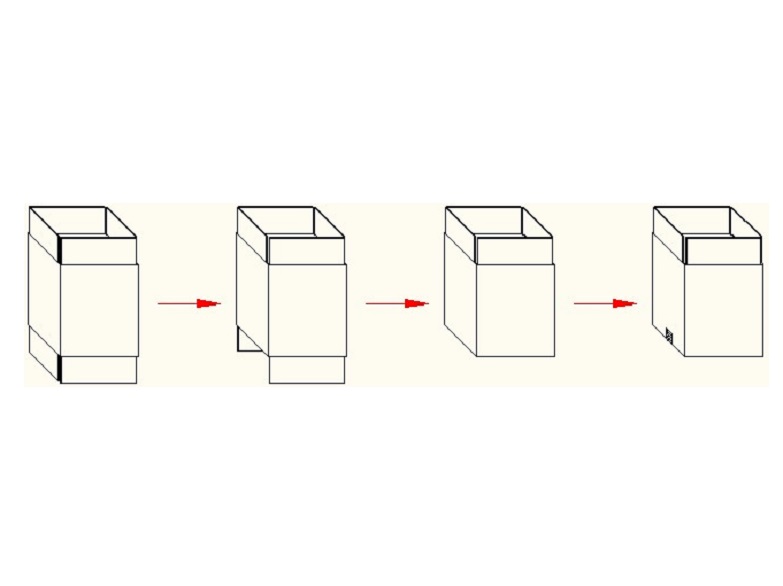

• Автоматическое формирование и заклейка упаковочной лентой типа «скотч» нижних створок коробки.
• Автоматическая подача сформированных коробок далее по линии.
• Процесс формирования коробки контролируется фотоэлементами.

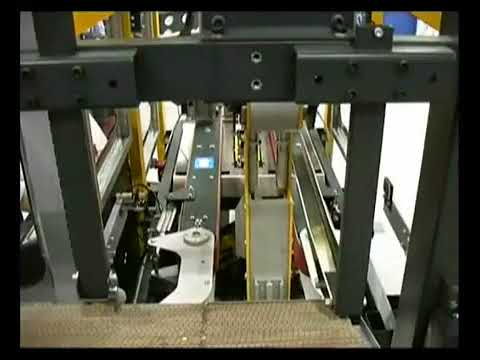

• Каретка с присосками перемещается при помощи сжатого воздуха, захватывает заготовки гофрокоробов из магазина, раскрывает их, складывает нижние створки и продвигает в заклеивающий механизм, где происходит заклеивание нижних клапанов клейкой лентой типа «скотч» шириной 50 мм (75 мм по запросу).
• Система присосок с распределением воздуха.
• Система управления формовщика на основе микроконтроллера синхронизирует отдельные части машины.
• Ограждения безопасности с концевыми выключателями предотвращают случаи производственного травматизма.

Сенсорная панель управления

• 2 типа автоматического режима формирования гофрокоробов.
• Режим пошаговой диагностики полного цикла формирования гофрокоробов.
• Тестовый и другие режимы.
• Счетчик гофрокоробов

Максимальная производительность до 10 кор/мин достигается при использовании коробов следующих размеров (ДхШхВ), мм: min250х150х150, max530х400х400.

Формула для расчета высоты коробки с открытым верхним клапаном: 570>W/2+H>300

Рекомендации по гофрокоробам для работы на автоматическом формовщике

• Трехслойный картон.
• Короб американского кроя.
• Гофрокартон должен быть достаточно жёсткий и изгибаться по линиям сгиба.
• Боковые (длинные) створки после формовки должны иметь зазор между собой около 2 мм и не накладываться одна на другую.
• Высечка по ширине должна быть не менее 8 мм.
• Релевки (прокатки по месту сгиба картона при формовке) должны выполняться следующим образом:

            - одиночная – с внутренней стороны заготовки,

            - двойная - с внешней стороны заготовки.

Цена модели F44 A2 (10 кор/мин) 1 220 000 руб.

Цена модели F44/4 A2 (под маленький короб) 1 480 000 руб.
